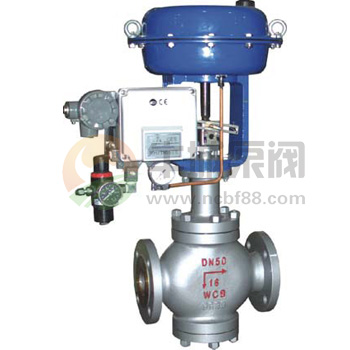

ZMABY气动薄膜小流量调节阀

■ 产品概述
ZMABY气动薄膜小流量调节阀，由气动薄膜多弹簧执行构和小流量阀组成。适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。

产品技术参数
■阀体

型式	直通锻造阀
公称通径	G1/2"、G3/4"
公称压力	PN1.6、4.0、6.4MPa
材料	锻不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等
上阀盖	普通型：-40～+230℃、散热型：+230～+450℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料



■阀内组件

阀芯型式	单座柱塞型阀芯
流量特性	线性特性
材料	不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L)不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

■执行机构

型式	ZHA/B多弹簧簿膜执行机构
型号	ZHA/B-11
有效面积cm2	200
行程mm	10
弹簧范围Kpa	20～100(标准)、40-200、80-240、20-60、60-100
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃

■阀作用型式

 气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)

 ■性能

项 目	指标值
基本误差%(带定位器)	±1.0
回 差%(带定位器)	≤1.0
泄 露 量 l/h	0.01%×阀额定容量
可调范围 R	30：1

 ■额定流量系数KV、额定行程、允许压差

公称通径DN(mm)	G1/2"、G3/4"
阀座直径dN(mm)	2	2.5	3	4	5	6	7	8	9
额定行程L (mm)	10
额定流量系数Kv	0.04	0.06	0.08	0.12	0.2	0.32	0.5	0.8	1
允许压差 (MPa)	6.4							5.6	4.6



注：允许压差确定依据：1)标准弹簧； 阀关闭P2=0； 2)流向为底进高出。
 ■外形尺寸

公称通径 DN(mm)	阀座直径 DN(mm)	L (mm)	H(mm)		H1 (mm)	A (mm)	重量 (kg)
			普通型	散热型
G1/2"、G3/4"	2~9	80	280	400	19	230	18

 ■附 件

   定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
