产品展示

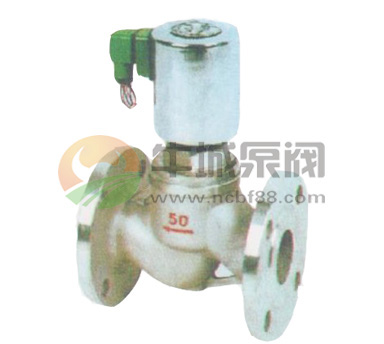

ZBSF系列全不锈钢电磁阀
【产品简介】
ZBSF系列全不锈钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列全不锈钢电磁阀主要用于腐蚀气体,超净气等气体介质控制。
【详细说明】
电磁阀系列:ZBSF系列全不锈钢电磁阀的详细资料：
ZBSF系列全不锈钢电磁阀钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列全不锈钢电磁阀主要用于腐蚀气体,超净气等气体介质控制。
性能参数：
| 工作介质 | 腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：液体用ZBSF-2：气体用ZBSF-2Y | ||||||
| 介质温度(℃) | ZBSF-1：(1Y)≤60℃；ZBSF-2：(2Y)≤200℃ | ||||||
| 公称压力(Mpa) | 1.6 | ||||||
| 工作压力(Mpa) | 0 - 1.6 | ||||||
| 电源电压 | AC220V,其余规格可作特殊订货 | ||||||
| 额定流量系数(KV) | 按JB/T352-94规定 | ||||||
| 泄漏量(m1/min) | 按JB/T352-94.F规定 | ||||||
| 公称通径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 功耗(AV) | 40 | 50 | |||||
安装尺寸：
| DN | L | H | D | D1 | D2 | b | f | n_d |
| 10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4-￠14 |
| 15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4-￠14 |
| 20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4-￠14 |
| 25 | 160 | 150 | 115 | 85 | 65 | 16 | 3 | 4-￠14 |
| 32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4-￠18 |
| 40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4-￠18 |
| 50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4-￠18 |
