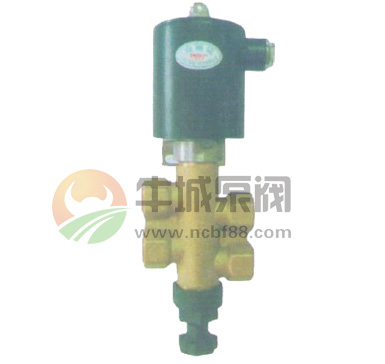

A102ED型直动式二位四通电磁阀
产品简介
适用介质：气、水、油
介质温度：-20～+80℃
环境温度：-30～+60℃(-30～+40℃)
流通方向：定向
污垢介质：采用过滤器
安装位置：竖直
产品详细信息
◆产品性能
适用介质：气、水、油
介质温度：-20～+80℃
环境温度：-30～+60℃(-30～+40℃)
流通方向：定向
污垢介质：采用过滤器
安装位置：竖直
◆结构特点
直动式结构，从零MPa开始工作无压差
可带手动装置
适用1.33×10-6MPa条件下的真空
指示1、代表过液孔(进气孔)
指示2、3代表工作孔(进入液压缸)
指示4、代表回液孔(排气孔)
◆工作原理
本阀门是直支式电磁换向阀，当线圈通电时，产生磁性，吸引阀芯改变位置，阀门打开。断电后，利用弹簧推力改变阀芯复位，阀门关闭。
| 通径 mm |
内螺纹 连接 |
工作压力MPa 气体太小于 40mm2/S的液 |
KV 流量值 m3/h |
切换 频率 l/min |
材质 | 重量 kg |
外形尺寸 | |||||
| 最小 | 最大 | 阀体 | 阀座密封 | L | H | φE | L1 | |||||
| 12 | G3/8 | 0 | 1.0 | 0.8 | 100 | MS | NBR | 4.0 | 83 | 290 | 90 | 65 |
| 12 | G1/2 | 0 | 1.0 | 0.8 | 100 | MS | NBR | 3.1 | 83 | 290 | 90 | 65 |
| 12 | G1/2 | 0 | 1.0 | 0.8 | 100 | MS | NBR | 4.0 | 83 | 290 | 90 | 65 |
| 20 | G3/4 | 0 | 1.0 | 3.5 | 30 | MS | NBR | 10.0 | 110 | 352 | 106 | 70 |
| 25 | G1 | 0 | 1.0 | 7.2 | 30 | MS | NBR | 14.0 | 147 | 410 | 106 | 70 |
订货须知：
一、请注明①直动式电磁阀的产品名称②直动式电磁阀的公称压力③直动式电磁阀的公称通径④直动式电磁阀的介质⑤直动式电磁阀的介质温度⑥直动式电磁阀的材质。
二、若已经由设计单位选定亿达泵阀直动式电磁阀的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们技术部为您审核把关。
