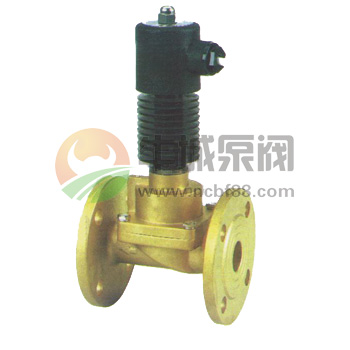

GWDRY系列高温电磁阀
■概述
GWDRY系列高温电磁阀阀芯均为不锈活塞式,活塞环用特殊耐温,耐磨材料制作,活塞与金属阀腔不产生直接摩擦,阀体安装方向无限制；特制线圈,并采用散热的结构方式,因此不易烧毁,长时间停止动作重新启动,动作同样灵敏；最低启动压力0.2MPa。
二、GWDRY系列高温电磁阀, G1/2" ~G2"和法兰式
详细介绍：
适用介质：高温气体，液体，导热油
介质温度: -5 ~300℃
动作方式：先导式或分步直动式
工作压力：常闭：分步直动式0~10kgf/cm2
常闭：先导式0.5~16kgf/cm2
阀体材质:黄铜（锻造），不锈钢（精密铸造）
活塞式密封
线圈保护系数：IP54
三、高温电磁阀技术参数
| 型号 | GWDR-YX15 | GWDR-YX20 | GWDR-YX25 | GWDR-YX32 | GWDR-YX40 | GWDR-YX50 | GWDR-YX15F | GWDR-YX20F | GWDR-YX25F | GWDR-YX32F | GWDR-YX40F | GWDRY-X50F | |
| 连接尺寸 | 1/2" | 3/4" | 1" | 1¼" | 1½" | 2" | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | |
| 流量孔径 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv值 | 4.8 | 8 | 12 | 24 | 29 | 48 | 4.8 | 8 | 12 | 24 | 29 | 48 | |
| L（长） | mm | 75 | 75 | 92 | 110 | 122 | 161 | 94 | 96 | 118 | 136 | 141 | 177 |
| H（高） | mm | 135 | 142 | 150 | 150 | 155 | 174 | 168 | 178 | 180 | 189 | 196 | 220 |
| 介质温度 | ℃ | -5 ~300℃瞬时温度可达到300℃ | |||||||||||
