产品展示

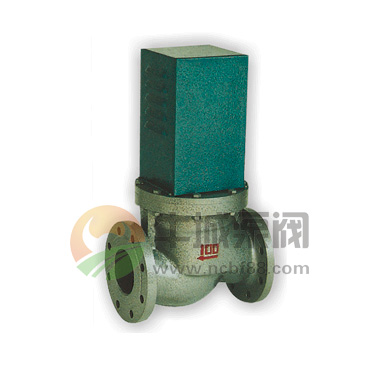

ZCM煤气电磁阀
■概述
ZCM煤气电磁阀适用于城市煤气，液化石油气，天然气等到多种煤气为加热燃烧介质路何等二位式通断切换。进行温度自动控制的执行机构。它广泛应用于纺织业，印刷业的煤气热定型和玻璃，灯炮业的窑炉加热及其它行业的煤气加热自控系数。
■阀体
| 材质 | 碳钢 | 连接形式 | 法兰 |
| 压力环境 | 常压 | 工作温度 | 高温 |
| 外形 | 中型 | 品牌 | 高迩达 |
| 型号 | ZCM | 公称通径 | DN15-300（mm） |
| 密封材料 | 橡胶 | 标准 | 国标 |
| 流动方向 | 单向 | 形态 | 阀瓣式 |
| 零部件及配件 | 配件 | 类型(通道位置) | 中线垂直式 |
| 适用介质 | 煤气 天然气 |
■技术参数
产品结构:直动式(口径100以上,二次开阀)
工作介质:煤气、天然气、液化石油气等无腐蚀性气液体
介质温度：≤60ºC
工作压差：0~0.04MPa
电源电压：AC220VA其作规格可作特殊订货
使用寿命:按JB/T7352-94规定
泄漏量：按JB/T7352-94规定
额定流量系数:按JB/T7352-94.F规定
■性能参数
工作介质 |
空气、煤气、液化气、天然气 |
|||||||||||||||
介质温度(℃) |
-20--+80 |
环境温度℃ |
-40--+60 |
|||||||||||||
公称压力(Mpa) |
1.0 |
|||||||||||||||
工作压差(Mpa) |
0-0.03 |
0-0.01 |
||||||||||||||
电源电压 |
AC220V,其余规格可作特殊订货(36v,380v,12v,24v) |
|||||||||||||||
支持方式 |
垂直安装 |
|||||||||||||||
使用寿命/额定流量系数(KV) |
按JB/T352-94规定 |
|||||||||||||||
泄漏量(m1/min) |
按JB/T352-94.F规定 |
|||||||||||||||
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
功耗(A) |
直流 |
26 |
33 |
80 |
140 |
220 |
||||||||||
交流 |
26 |
33 |
80 |
140 |
220 |
|||||||||||
工作电流(A) |
直流 |
0.13 |
0.17 |
0.41 |
0.71 |
1.10 |
||||||||||
交流 |
0.13 |
0.17 |
0.41 |
0.71 |
1.10 |
|||||||||||
防爆标志 |
Exd DIIBT4 |
|||||||||||||||

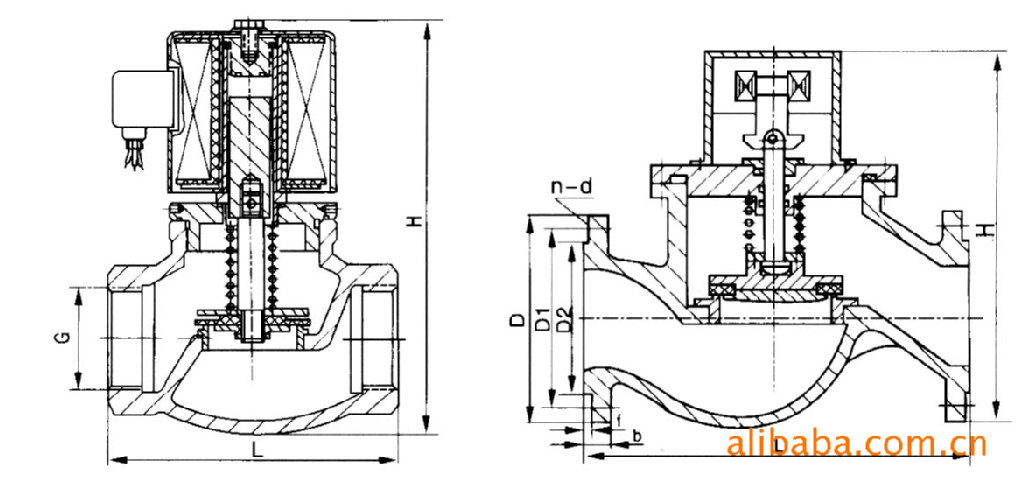

■外形连接尺寸
公称通径 DN |
内螺纹连接 |
法兰连接 |
|||||||||
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
||||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
153 |
92 |
1/2 |
210 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
20 |
153 |
92 |
3/4 |
210 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
25 |
153 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
32 |
176 |
120 |
1 1 /4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
40 |
176 |
140 |
1 1 /2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
65 |
390 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|||
80 |
401 |
310 |
200 |
160 |
132 |
22 |
3 |
8-φ18 |
|||
100 |
408 |
350 |
220 |
180 |
156 |
24 |
3 |
8-φ18 |
|||
125 |
424 |
400 |
250 |
210 |
184 |
26 |
3 |
8-φ18 |
|||
150 |
515 |
480 |
285 |
240 |
211 |
26 |
3 |
8-φ22 |
|||
200 |
540 |
600 |
340 |
295 |
266 |
26 |
3 |
8-φ22 |
|||
250 |
573 |
730 |
395 |
350 |
319 |
28 |
3 |
12-φ22 |
|||
300 |
608 |
850 |
445 |
400 |
370 |
28 |
4 |
12-φ22 |
|||
350 |
700 |
980 |
505 |
460 |
429 |
28 |
4 |
12-φ2 |
|||
