V230D01/V231D01自力式(阀后)压力调节阀
■ 产品概述
直动式电磁阀，驱动方式可选用电动，连接方式可选用螺纹，结构形式可选用直动式，分步直动式，密封结构可选用软密封、硬密封，压力范围PN1.0MpA，公称通径为DN06-50mm，材质可选用黄铜、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。
直动式电磁阀技术参数：
适用介质：液体、水、热水、气、油、瓦斯等
介质温度：-5~80℃
动作方式：直动式，分步直动式
工作压力：常闭式：0~10kgf/cm2;
常开式：0~6kgf/cm2
阀体材质：黄铜（锻造）、不锈钢（精密铸造）
膜片式密封，膜片材质：丁腈橡胶（NBR）
线圈保护等级：铁壳线圈IP54■阀体
| 直动式电磁阀 |
| 型 号：2W系列 |
| 口 径：DN06-50 |
| 压 力：1.0MpA |
| 连接形式：螺纹 |
| 结构形式：直动式，分步直动式 |
| 密封结构：软密封、硬密封 |
| 可选驱动：电动 |
| 材质可选：黄铜、不锈钢 |

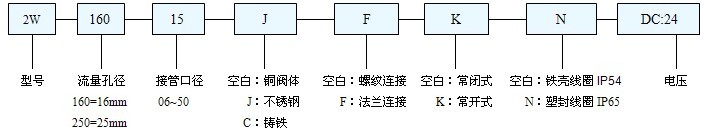

2W系列直动式电磁阀型号：
| 型号 | 2W-025-06 | 2W-025-08 | 2W-040-08 | 2W-040-10 | 2W-160-10 | 2W-160-15 | 2W-200-20 | 2W-250-25 | 2W-350-35 | 2W-400-40 | 2W-500-50 | |
| 螺纹G | 1/8", 1/4" | 1/8", 1/4" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 1" | 1?" | 1?" | 2" | |
| 通径 | mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |||
| 工作方式 | 直动式 | 分布直动式 | ||||||||||
| Cv 值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||||
| 长L | mm | 40.5 | 40.5 | 40.5 | 52.5 | 69 | 69 | 73 | 99 | 115 | 120 | 154 |
| 高H | mm | 75 | 75 | 75 | 90 | 117 | 117 | 123.5 | 134.5 | 154 | 162 | 185 |
| 介质温度 | -5 ~80℃ (-10~130℃) | |||||||||||
| 工作压力（压差）kgf/cm2 | 常闭式：0~10 常开式：0~6 | |||||||||||
| 最大耐压力 kgf/cm2 |
12 | |||||||||||
| 额定电压 | 220V AC/50HZ 22VA; 110V AC/50HZ 22VA; DC24V 18W; DC12V 17W ; 上下浮动:±10%,；其他电压可定制 | |||||||||||
