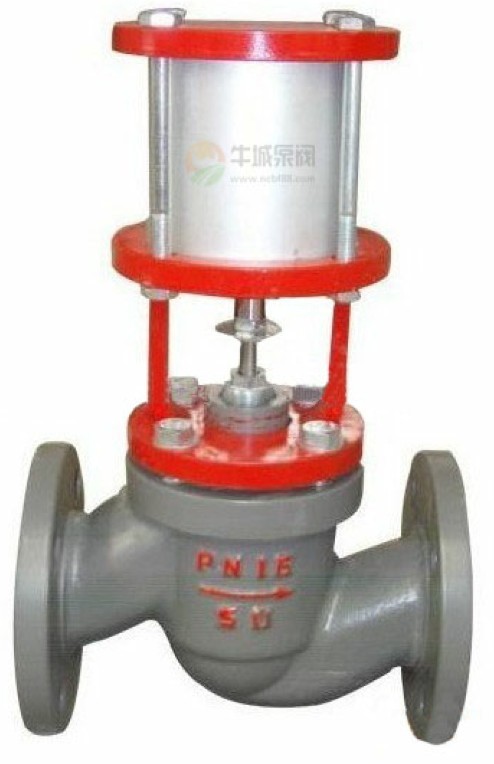

ZSQ气动活塞式切断阀
ZSQ型气动活塞式切断阀
气动活塞式切断阀(简称活塞式切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
ZSQP型气动活塞式直通单座切断阀具有设计新颖、结构紧凑、操作力大及密封性能优良等优点。
结构与原理
气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节结构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
ZSQM型气动活塞套筒切断阀采用平衡式阀芯，可提高切断压差。
二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。
作用原理
当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6 MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。
|
公称通径DN(㎜) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 | ||
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 | ||
|
额定行程(㎜) |
8 |
12 |
20 |
25 | ||||||
|
气缸直径(㎜) |
75 |
100 |
150 | |||||||
|
允许泄漏量 |
硬密封(l/h) |
单座、三通：1.2×10－7×阀额定容量
套筒：5×10－6×阀额定容量 | ||||||||
|
软密封 |
Ⅵ级 | |||||||||
|
工作温度(℃) |
－20～200 －40～450 | |||||||||
|
公称压力PN(MPa) |
1.6 4.0 6.4 | |||||||||
|
允许压差(MPa) |
ZSQP |
单作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
|
双作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 | ||
|
ZSQM |
单作用 |
公称压力 | ||||||||
|
双作用 | ||||||||||
|
ZSQN |
单作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 | |
|
双作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 | ||
|
信号压力(KPa) |
0或400～600 | |||||||||
注：1.表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
2.表中允许压差值为使用标准气缸值，可配用不同的气缸提高许用压差；
3.本产品性能指标符合GB/T4213-92。
主要零件材料
阀体：HT200、ZG230-450、ZG1Cr18Ni9
阀座：1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti
气缸体：QT600-3
活塞：ZA1Si12
填料：聚四氟乙烯、柔性石墨
阀芯软质密封件：增强聚四氟乙烯
注：以上为常用材料，具体牌号以订货合同为准。
阀体及阀芯材料选择
外形尺寸与重量
|
公称通径DN |
L |
A |
H |
L1 |
H1 |
A1 |
重量(㎏) |
信号接头螺纹 |
|
20 |
150 |
130 |
220 |
80 |
115 |
100 |
10 |
M10×1 |
|
25 |
160 |
130 |
220 |
80 |
120 |
100 |
12 | |
|
32 |
180 |
150 |
235 |
80 |
130 |
100 |
15 | |
|
40 |
200 |
150 |
235 |
95 |
138 |
120 |
18 | |
|
50 |
230 |
150 |
240 |
95 |
155 |
120 |
25 | |
|
65 |
290 |
280 |
250 |
105 |
178 |
160 |
30 | |
|
80 |
310 |
280 |
260 |
105 |
207 |
160 |
40 | |
|
100 |
350 |
280 |
265 |
105 |
222 |
160 |
60 |
连接尺寸及标准
- 法兰标准：铸铁法兰按 GB4216-84；铸钢法兰按 GB9113-88、JB/T79-94
- 法兰密封面型式：PN16为凸面；PN40、64为凹凸面、阀体为凹面。
- 结构长度：GB12221-89。
- 执行机构气信号接口: M10×1
