ZSQP、M、Q气动活塞式切断阀
■ 产品概述
ZSQP、M、Q气动活塞式切断阀，由气动活塞执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
■ 主要技术参数
■阀体
| >型式 | 直通铸造球型阀、三通铸造球型阀 |
| 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200mm |
| 公称压力 | PN1.6、4.0、6.4MPa |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
| 上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
■阀内组件
|
阀芯型式 |
单座柱塞型阀芯(单座)、压力平衡式阀芯(套筒)、V型缺口阀芯(三通) |
|
流量特性 |
快开 |
|
材 料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
■执行机构
|
型号 |
活塞式执行机构 |
|
供气压力 |
3～5bar |
|
环境温度 |
-30～+70℃ |
■阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
■附件
电磁阀、空气过滤减压器、保位阀、行程开关等。
■额定流量系数Kv、额定行程、泄露量、允许压差
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 流量系数Kv | 单座、三通 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 |
| 套筒 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 | |||
| 额定行程L(mm) | >— — 8 | 12 | 20 | 25 | 40 | ||||||||
| 泄露量l/h | 硬密封 | 单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量 | |||||||||||
| 软密封 | VI级 | ||||||||||||
| 允许压差(Mpa) | 单座、三通 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.6 | 0.69 | 0.39 |
| 套筒 | 6.4 | ||||||||||||
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。

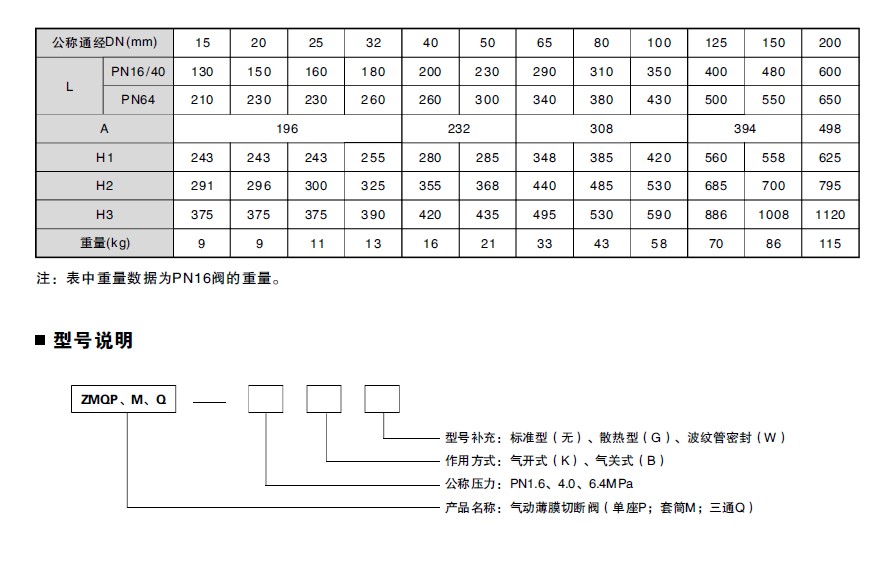

■结构图
