ZDLM电子式电动套筒调节阀
■ 产品概述
ZDLM电子式电动套筒调节阀,由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型适用于泄漏要求较严，压差不大的干净介质场合。双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

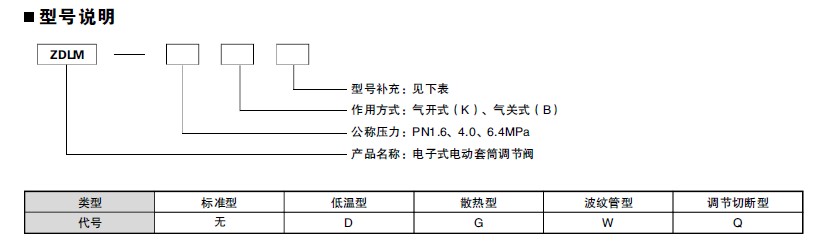

■ 技术参数和性能
■阀内组件
| 阀芯型式 | 压力平衡式阀芯 |
| 流量特性 | 等百分比特和和线性特性 |
| 材料 | 不锈钢（1Cr18Ni9Ti、1Cr12Ni18Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
■执行机构
| 型号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
| 隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
| 输出力推（N） | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
| 最大行程>L（mm） | 30 | 60 | 100 | ||||
| 工作速度（mm/s） | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
| 主要技术参数 | 电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC | ||||||
| 防护等级：相当IP55 防爆标志：Exd II BT4 手操功能：手柄 | |||||||
| 环境温度：-25～+70℃ 环境湿度：≤95% | |||||||
■阀作用型式
电关式（B）；电开式（K）
■性能
| 项目 | 技术指标 | ||
| 基本误差% | ±2.5 | ||
| 回差% | ≦2.5 | ||
| 死区% | ≦1.0 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
|
气关 |
始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≦2.5 | ||
| 泄露量I/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30:1 | ||

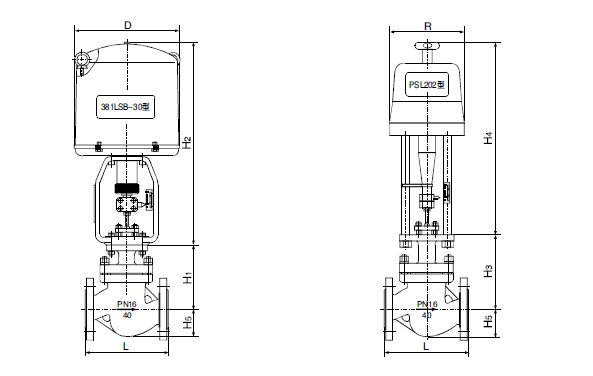

电动球阀主要零件材质
|
公称通径
DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
阀座直径
dN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
额定流量系数Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
900 |
1440 | |
|
额定行程 |
16 |
25 |
40 |
60 |
100 | ||||||||
|
配用执行
机构型号 |
381LS/XA-20 |
381LS/XA-30 |
381LS/XA-20 |
381LS/XA-20 |
381LS/XA-20 | ||||||||
|
允许压差
（MPa） |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
2.6 |
3.2 | |
注：对于波纹管密封调节阀，最大允许压差为1.0MPa,表中数值若小于1.0MPa则不变，若大于1.0MPa则取1.0MPa。
